Горизонтальная установка радиатора MiWarmo под окном
📐 О горизонтальной установке
Классическое решение под окном. Тепловая завеса холодному воздуху. Схема D (нижнее горизонтальное).
✅ Преимущества MiWarmo
- Быстрый нагрев за 3–5 минут
- Вес от 4,4 кг
- Давление до 24 бар
- Толщина стенок 2,5 мм
- Срок службы ≥30 лет
📊 Характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление | 1,6 МПа (16 атм) |
| Испытательное давление | 2,4 МПа (24 атм) |
| Макс. температура | 110°C |
| Резьба | G 3/4" |
| pH | 7,0–9,0 |
| Секции | 2–6 |
| Длина | 0,5–3 метра |

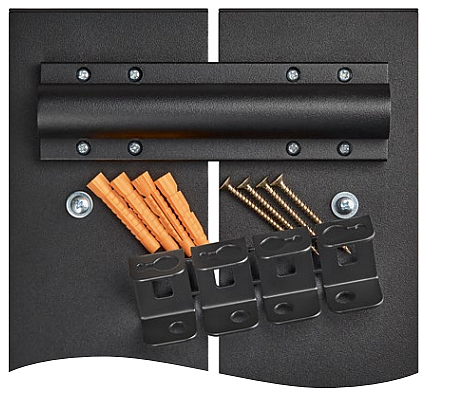

📦 Комплект
- Радиатор MiWarmo
- Крепёж (2 пары R и L)
- Кран Маевского ¾"
- Заглушка ¾"
- Футорки ¾"–½" (2 шт.)
- Силикон
- Паспорт + гарантия 5 лет
Шаг 1: Подготовка места
Зазоры: от пола ≥70 мм, от подоконника ≥70 мм, от стены 44–74 мм.
Шаг 2: Крепёж R и L

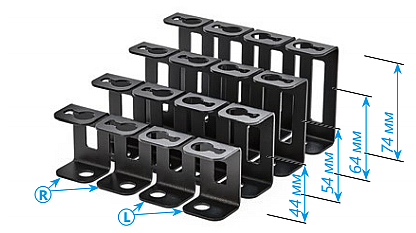

Пары крепежных деталей (R и L) разных размеров позволяют устанавливать радиаторы на разных расстояниях от стены (44 мм, 54 мм, 64 мм, 74 мм).
Установите симметрично. Расстояние от стены: 44 мм (стандарт), 54/64/74 мм (опционально в комплект не входят).
Шаг 3: Разметка и сверление
Приложите радиатор, разметьте 4 отверстия. Просверлите на глубину 50–60 мм.
Шаг 4: Крепление
Закрепите, проверьте уровень. Малый вес позволяет монтаж на гипсокартон с закладными.
Шаг 5: Схема D
Подключите снизу. Тепловой поток на 5–7% ниже схем A/C.
Шаг 6: Проверка
Откройте вентили, проверьте протечки, удалите воздух.

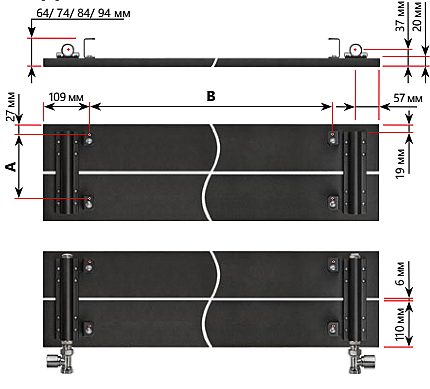

📏 Установочные размеры
| Секции | Длина A (мм) | Длина B (мм) |
|---|---|---|
| 2 | 146 | 785 / 985 / 1285 |
| 3 | 262 | 785 / 985 / 1285 |
| 4 | 378 | 785 / 985 / 1285 |
| 5 | 494 | 785 / 985 / 1285 |
| 6 | 610 | 785 / 985 / 1285 |
🔧 Термоголовка Zigbee
- Проверьте резьбу крана
- Переходник при необходимости
- Накрутите (без прокладок!)
- Сопрягите с хабом
- Помогаем в настройке!
❓ FAQ
Почему схема D менее эффективна?
Укороченный путь теплоносителя.
Можно на гипсокартон?
Да, с закладными.
